Taivuta epäherkkä monimuotokuitu
Tuotteen kuvaus Bend Insensitive Multimode Fiber on suunniteltu lyhyen-etäisyyden, suuren kaistanleveyden-optisiin verkkoihin, joissa rajallinen tila voi tehdä kuidun taipumisen välttämisen vaikeaksi. Toisin kuin perinteinen monimuotokuitu, sen optimoitu ydin ja sitä ympäröivä taitekerroinrakenne auttavat pitämään optisen...
- Tuotteen esittely
Bend Insensitive Multimode Fiber|China Super Tech
Taivuta epäherkkä monimuotokuitu
Suunniteltu lyhytkestoisille{0}}optisille linkeille, joissa kaapelin reititystila on rajallinen,taipumaton monimuotokuituauttaa vähentämään optista lisähäviötä tietyissä taivutusolosuhteissa. OM3-, OM4- ja OM5-kokoonpanot voidaan valita lähetysnopeuden, linkin etäisyyden, lähetin-vastaanottimen yhteensopivuuden ja kaapelin rakenteen mukaan.
Milloin taivutuksen suorituskyvyllä on väliä?
Suuritiheyksissä{0}}optisissa asennuksissa käytettävissä olevasta reititystilasta voi tulla rajoittava tekijä. Lyhyet kuitureitit kytkimien, kytkentäpaneelien, palvelinlaitteiden ja telinelaitteiston ympärillä voivat aiheuttaa mutkia, jotka eivät olleet osa alkuperäistä kaapeliasettelua.
Bend{0}}optimoitu monimuotokuitu on tarkoitettu näihin olosuhteisiin. Sen optinen rakenne on kehitetty säilyttämään parempi valonrajoitus, kun kuitu on kaareva, mikä auttaa rajoittamaan ylimääräistä makrotaivutushäviötä määritellyissä testiolosuhteissa.
Tiheä reititys
Soveltuu pienikokoisiin reititysreitteihin telineiden, kytkentäpaneelien, kaappien, kytkimien ja verkkolaitteiden ympärillä.
Lyhyet-tavoittavuuslinkit
OM3-, OM4- ja OM5-kokoonpanot voidaan valita yhteensopiville lyhyen matkan -optisille verkkoarkkitehtuureille.
Asennuksen joustavuus
Parannettu taivutussuorituskyky voi auttaa vähentämään väistämättömien jyrsintäkäänteiden vaikutusta, kun määritettyä taivutussädettä noudatetaan.
OM3 vs OM4 vs OM5
Valitse kuitu täydellisen linkin suunnittelun mukaan: lähetin-vastaanotin, kaistanleveys, lähetysetäisyys, aallonpituus ja tulevat päivitysvaatimukset.
| Valintatekijä | OM3 | OM4 | OM5 |
|---|---|---|---|
| Ydin / Verhous | 50/125 μm | 50/125 μm | 50/125 μm |
| Sovellusfokus | Lyhyen-nopean kattavuuden-linkit | Suuremman-kaistanleveyden-lyhyen kattavuuden linkit | Laajakaistaiset monimuotosovellukset |
| Yhteinen aallonpituus | 850 nm | 850 nm | 850 nm ja valitut laajakaistasovellukset |
| Pääasiallinen huomio | Yhteensopivuus ja projektikustannukset | Kaistanleveysmarginaali | Laajakaistaarkkitehtuuri ja yhteensopivuus lähetin-vastaanottimella |
Taivutussuorituskyky määritellyissä olosuhteissa
Makrotaivutushäviö
Taivutus voi aiheuttaa optisten tilojen vuotamisen ohjatulta alueelta. Kuiturakenne vaikuttaa taivutettaessa syntyvän lisähäviön määrään.
Taivutussäde on edelleen tärkeä
Taivutus-epäherkkä ei tarkoita rajatonta taivutuskykyä. Käytettävä pienin taivutussäde riippuu valitusta rakenteesta ja testiolosuhteista.
Hankkeen-erityinen arviointi
Vaativissa sovelluksissa aallonpituus, taivutussäde, kierrosten määrä ja hyväksyttävä lisähäviö on vahvistettava ennen tuotantoa.
Taivuta epäherkkä monimuotokuitulähde

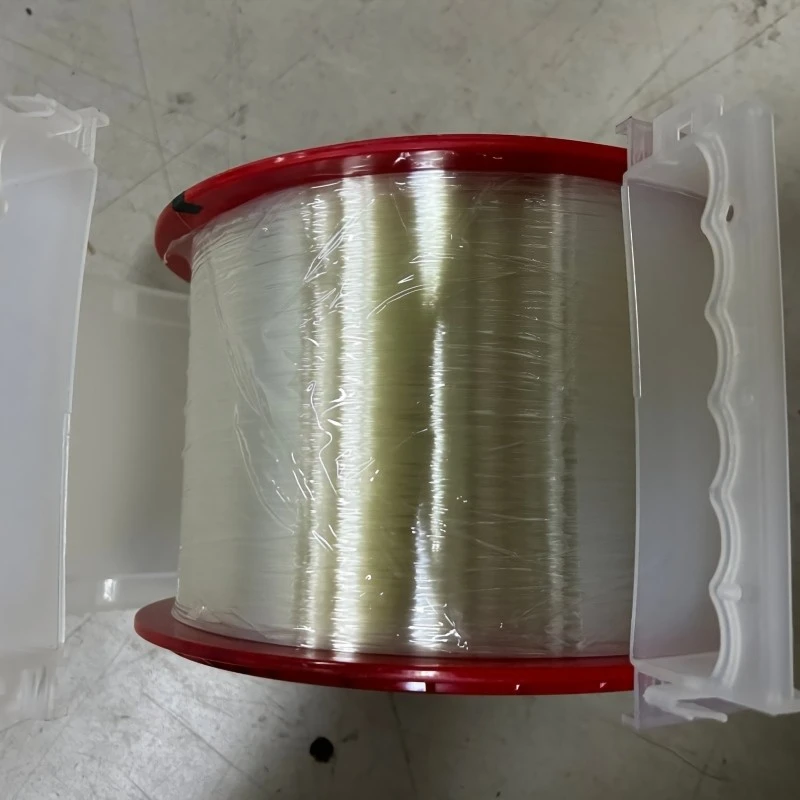

Kuitu voidaan toimittaa keloilla ja valmistella optisten kaapelien valmistus-, kuitukokoonpano- ja massahankintavaatimusten mukaisesti.
Kuitukelan tarjonta
Sopii optisten kaapelien valmistajille, kuitukokoonpanotoimittajille ja bulkkihankintavaatimuksille.
Tuotanto-Valmis kuitu
Kuitujen pituudesta, kelan kokoonpanosta, tunnistamisesta ja pakkauksesta voidaan keskustella jatkotuotantoprosessin mukaisesti.
Tuotteen tekniset tiedot
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Taivuta epäherkkä monimuotokuitu |
| Kuituluokka | OM3 / OM4 / OM5 valitun kokoonpanon mukaan |
| Ytimen halkaisija | 50 μm |
| Verhouksen halkaisija | 125 μm |
| Pinnoitteen halkaisija | Valitun kuiturakenteen mukaan |
| Toimintaaallonpituus | 850/1300 nm |
| Vaimennus | Valitun kuitulaadun ja spesifikaatioiden mukaan |
| Tehokas modaalinen kaistanleveys | Valitun OM-luokan mukaan |
| Taivutussuorituskyky | Riippuu kuitulaadusta ja määritellyistä testiolosuhteista |
| Kuidun pituus | Mukautettu |
| Pakkaus | Vakiorulla tai räätälöity pakkaus |
Minne Bend Insensitive Multimode Fiber sopii
Lyhyet optiset yhteydet kytkimien, palvelimien, välityspaneelien ja yhteensopivien laitteiden välillä.
Ympäristöihin, joissa useat optiset yhteydet jakavat rajoitetun reititystilan.
OM3- ja OM4-kokoonpanoja voidaan harkita yhteensopivien-nopeiden monimuotoyhteyksien kannalta.
Hyödyllinen, kun kompaktit paikkausasettelut voivat luoda tiukemmat reititysolosuhteet.
Saatavilla kaapelivalmistajille ja kuitukokoonpanotoimittajille, jotka edellyttävät määriteltyjä kuituja.
Kuusi parametria, jotka on vahvistettava ennen hankintaa
01. OM-luokka
OM3, OM4 tai OM5 verkkoarkkitehtuurin mukaan.
02. Lähetin-vastaanotin
Vahvista optisen lähetin-vastaanottimen tukema monimuotokuituluokka.
03. Aallonpituus
Vahvista siirtojärjestelmän vaatima toiminta-aallonpituus.
04. Linkin etäisyys
Tarkista tarvittava lähetysetäisyys.
05. Taivutuskunto
Ilmoita pienin taivutussäde tai todellinen reititysehto, jos se on tiedossa.
06. Kaapelin rakentaminen
Vahvista pinnoitus-, irrotus-, liitos-, kokoonpano- ja pakkausvaatimukset.
Tarvitsetko oikean monimuotokuidun tiukkaa-reitityssovellusta varten?
Lähetä meille OM-arvosi, aallonpituus, tavoitenopeus, linkin etäisyys, taivutussäde, kuidun pituus ja määrä. Voimme auttaa vahvistamaan oikean kuituerittelyn.
Pyydä tarjous Pyydä teknistä tukeaUsein kysytyt kysymykset
Onko mutka{0}}herkkä monimuotokuitu sama kuin G.657-kuitu?Nro G.657 liittyy taivutus-epäherkkään yksimuotokuituun. Multimode-tuotteet määritellään yleensä luokkien, kuten OM3, OM4 ja OM5, mukaan.
Mitä eroa on tavallisella monimuotokuidulla ja taipumattomalla{0}}monimuotokuidulla?Tärkein ero on optisessa suunnittelussa, jota käytetään parantamaan suorituskykyä taivutusolosuhteissa ja vähentämään ylimääräistä makrotaivutushäviötä määritellyissä olosuhteissa.
Pitäisikö minun valita OM3, OM4 vai OM5?Valinta riippuu lähetin-vastaanottimestasi, nopeudesta, linkin etäisyydestä, kaistanleveydestä, aallonpituudesta ja verkkoarkkitehtuurista.
Tarkoittaako taivutus-herkkyys, että kuitua voidaan taivuttaa ilman rajoituksia?Ei. Soveltuvaa vähimmäistaivutussädettä on silti noudatettava kaapelin valmistuksen ja asennuksen aikana.
Voitko tarjota näytteitä?Näytteiden saatavuudesta voidaan keskustella vaaditun kuitulaadun, pituuden, pakkauksen ja projektin vaatimusten mukaan.
